Блоки функциональные с гидрофильтром

(в дальнейшем БФГ), для помещений лакокрасочного производства.

Предназначение:

БФГ применяются для организации рабочего места маляра при получении лакокрасочных покрытий высокого качества методом пневматического распыления.

Блоки применяются в составе системы приточно-вытяжной вентиляции, что позволяет уменьшить уровень концентрации вредных веществ непосредственно в зоне рабочего места. Воздушная среда соответствует требованиям ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны» и ДСТУ 2893-94 «Система централизованного пылеулавливания, общие требования безопасности».

Разработанные блоки отличают:

• простая и экономичная конструкция
• максимальная готовность к монтажу и удобное обслуживание
• способность улавливать до 70% лакокрасочных аэрозолей и 30% паров растворителя
• компактные встроенные воздуховоды гидрофильтра, не выходящие за габариты корпуса
• широкий диапазон перемещения опорных площадок над поверхностью ванны от 0 до 2,7 метра
• использование регулируемых опор для установки горизонтального положения блока, что обеспечивает равномерную поверхность «водяного зеркала»
• возможность изготовления блоков любого требуемого размера по согласованию с заказчиком

Конструктивно блоки выполнены из двух частей:
1. Ванна вытяжная с гидрофильтром
2. Блок воздушных фильтров, приточной вентиляции

В корпусе ванны установлении бак, наполненный водой до 50 мм и имеющий внутренние воздуховоды. Под баком расположен общий вытяжной воздуховод, над баком – верхняя панель и защитная сетка. Ванна устанавливается на регулируемые опоры, высота опор изменяется от 50 до 100 мм. Для удобного обслуживания на корпусе ванны с обеих сторон расположены дверки и установлен сливной шланг.

Блок фильтров приточной вентиляции состоит из корпуса, в котором размещены фильтры воздушные. Простая конструкция установки фильтров обеспечивает удобное обслуживание и быструю замену фильтрующего материала.

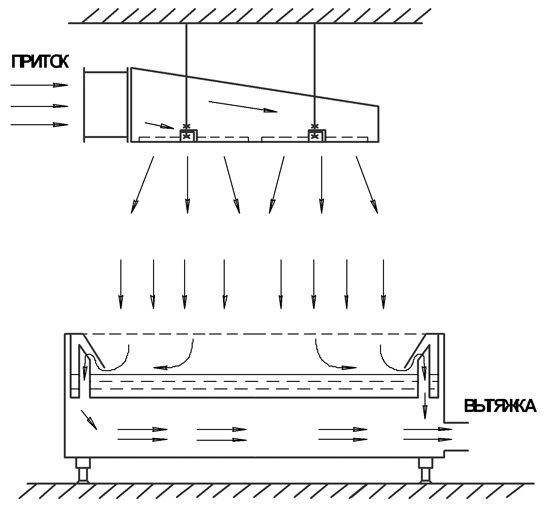

Очищаемый воздух проходит над «водяным зеркалом» гидрофильтра, где оседает до 70% вредных веществ. По лабиринтовому воздуховоду воздух поступает в вытяжной воздуховод и оставшиеся частицы оседают на дне воздуховода. Очищенный воздух проходит в систему вытяжной вентиляции. Одновременно через блок фильтров воздушных к рабочей зоне подается отфильтрованный воздух. Таким образом, на рабочем месте обеспечивается требуемый воздухообмен.

Техническая характеристика.

* допускается замена материала на синтетическое волокно без ухудшения параметров фильтров.

Блоки поставляются в собранном виде. На месте монтажа достаточно установить ванну блока на рабочем место и винтами опор отрегулировать высоту и плоскостность установки. Блок фильтров воздушных крепиться на высоте не более 2 метров от ванны вытяжной к потолку или к стене помещения.

Варианты крепления блока фильтров.

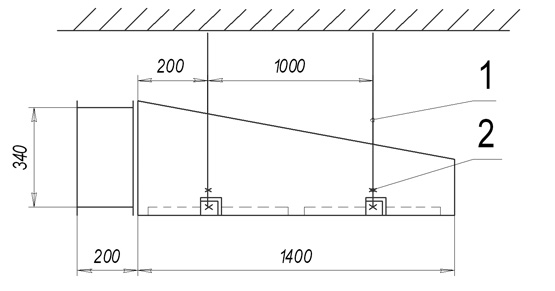

А – к потолку:

1 - стержень с резьбой М8-6g,
2 - гайка М8.

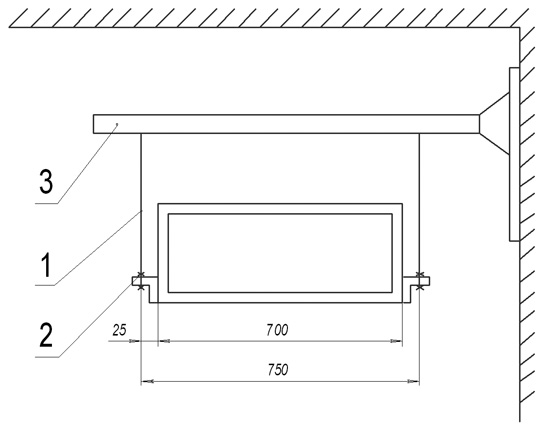

Б - к стене:

1 - стержень с резьбой М8,
2 - гайки М8,
3 - кронштейн.
